最近做了一個項目用到西門子的TP177B的觸摸屏,掛DP總線,在組態和調機的時候遇到一些問題,希望各位大蝦不吝指教,主要的一些情況如下:
1。在Hardware里將屏掛到DP總線時下方的屬性對話框里有兩層小格,我將模塊型號拖放進去時顯示兩層均可安置,但不知另一層作何用?如果在此窗口直接編譯保存則無錯誤,但返回到工程根目錄編譯保存“Profibus”時則會(huì )有以下錯誤信息(下載后程序能使用):

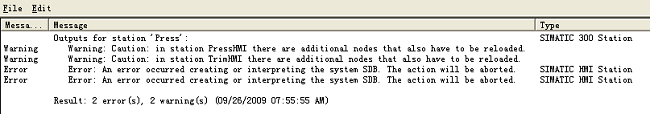

“Warning: Caution: in station PressHMI there are additional nodes that also have to be reloaded.”
“Warning: Caution: in station TrimHMI there are additional nodes that also have to be reloaded.”
Error: An error occurred creating or interpreting the system SDB. The action will be aborted.
Error: An error occurred creating or interpreting the system SDB. The action will be aborted.
Result: 2 error(s), 2 warning(s)

2。項目數據下載后
開始能正常運行,后修改程序時與“8#”站點的界面無法傳送程序,并導致CPU停機,仔細觀察后發現只要界面處于“TRANSFER”狀態則CPU報警,其它硬件接線等無任何異常,
3。最為想不通的是:與CP5512卡相連的通訊線只要一插到編程口(帶編程口的DP插頭),CPU315即報警(BF狂閃),一拿掉即停止報警,但如果處于報警狀態時不理會(huì ),還是能夠下載程序,包括CPU及界面程序,為此特地進行了兩項驗證,一是電腦重啟動,無效;后干脆將通訊線一頭從5512卡上拔下,還是無效;后插入MPI接口則一切正常,不解????(以前使用一直正常,設備上三個編程口均為相同現象)
歡迎各位高手釋疑解惑,不勝感謝!
