我四年前在學校做過PLC，現在因為工作需要又要搞S7-200了。
CPU224CN     214-1BD23-0XB8
第一個例子就出現了問題，啟動保持和停止的電路

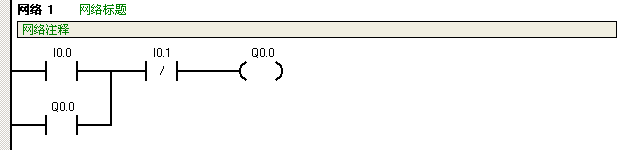

我畫的梯形圖（如圖１）：

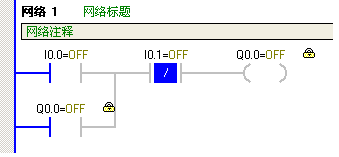

我按按鍵１時（對應I0.0） 時，監控圖上的能流只到了按鍵１，通不過I0.1 (如圖２)：

很奇怪，著明顯不對！問題１就出來了，長閉按鈕肯定應該有電流流過的阿，why?
然后我我I0.1對應的長閉按鍵換成長開的按鍵，其他不變，監控圖又有變化了(如圖３)：

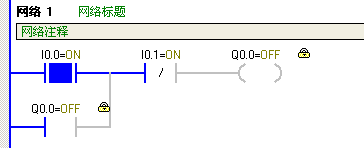

我以為按下I0.0，就可以通了，結果按下I0.0對應的按鍵 ，如監控圖４：

問題２，線圈都通電了，但Q0.0應該閉合，為什么還沒有電？


待會(huì )把電路貼上去，供高人引路！

您的問題的出現， 可以在以后的工作中避免。
1. 很高興您還清楚“能流”的概念，那么應該繼續翻出以前的課本狠狠看上一通；
2. 比較常開的I0.0和常閉的I0.1，可以看到當I0.0的按鈕被按下后，監控時有能流流過。而I0.1的按鈕被按下后，監控時能流不能通過。這沒有什么好奇怪的，因為對于常閉觸點，該點ON的結果就是狀態的OFF，與常開觸點恰恰相反；
3. 根據Q0.0點在監控時會(huì )出現一把小鎖，可猜測該點被強制為OFF，所以無論ROL結果讓其接通或者斷開，其實際輸出都不會(huì )ON的。同時PLC的SF指示燈會(huì )變?yōu)殚冱S色，提示您此時PLC內有觸點被Force了。右鍵選擇取消強制，即可得到正常結果。

1樓解釋的不錯。
輸出q被強制了。（鎖頭這樣顯示的）
你得好好看看plc書了。還有電工基礎。不然，你也作不了plc這方面的工作。

明天試試，一些概念都沒問題的，通常就是這些小“陷阱”搞不定，就算后面嘗試的東西搞通了，也還是說服不了自己。
感謝 版主 耐心解釋

搞定之，感謝

唉，自己在初學的時候也遇到過這樣的陷阱！
