各位好，最近著手開始研究PLC和變頻器的連接問題了，但是自己覺得很茫然啊，不知道從哪里下手。
我想請教一下，PLC與變頻器連接都有幾種方式��？比如，通過普通的輸入輸出模塊，AD模塊，還有通信模塊？我說的對嗎？我手上現在只有普通的輸入輸出模塊，我能實現對變頻器多級調速變頻控制嗎？如果能的話，那我PLC程序怎么編寫，接線怎么接？說得可能不夠專業，但是，自己要表述的意思，相信高手肯定能看懂，O(∩_∩)O謝謝。
備注：PLC型號：歐姆龍CJ1M CPU13，ID 231，OD 231，變頻器：富士FRN-1.5E1S-4C

沒人回啊，自己頂一下。用普通的I/O模塊如何實現低中高三段調速，程序怎么編��？

程序沒有什么可以編的。

速度的調整是在變頻器中設定好的，利用E端子功能，設定好你要對應的頻率，4個端子可以組成16種頻率。

例如：0001    5Hz
            0010   10Hz
            0011    15Hz
           ......
            1111    50Hz

你要做的僅僅就是控制你的Do輸出來符合上述二進制編碼。

另外如果不是使用面板控制的話，還需要鏈接變頻器的運行節點并設定外部控制。

Good Luck~

太感謝你了，我在變頻器中沒找到那個怎么設置��？

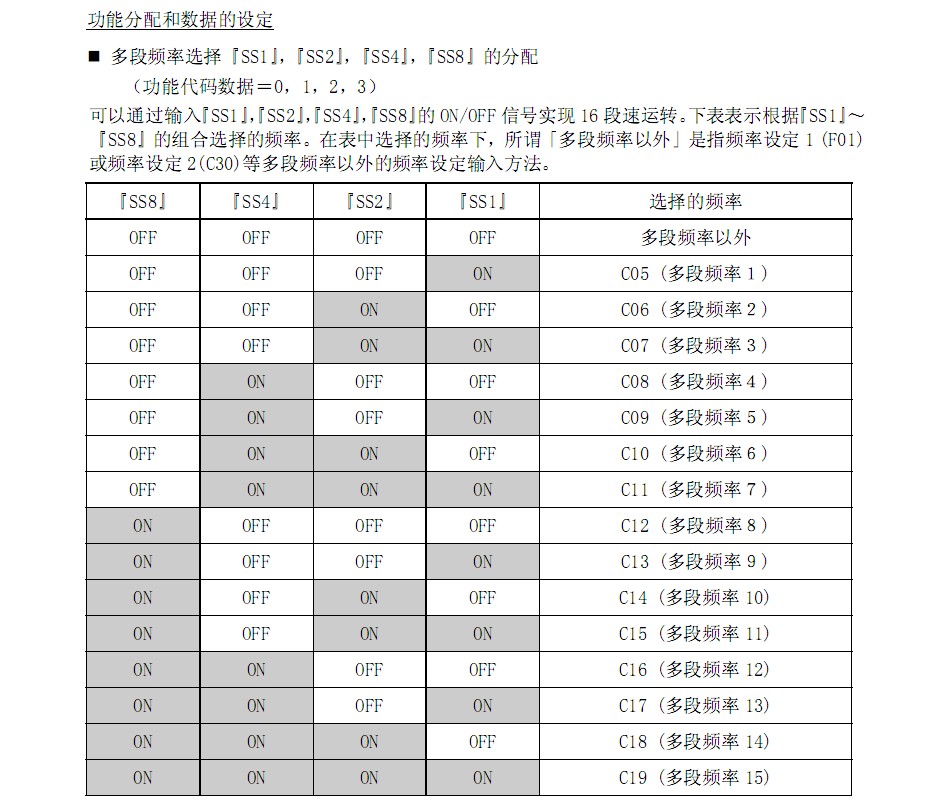

我截了富士變頻器E端子的設定，我想知道他那個SS1,SS2,SS4,SS8是怎么調出來的，或者說我E01,E02,E03,E04具體該怎么設置，拜托了

FUJI變頻器說明書截圖

以下是我編寫的程序和變頻器接線圖，現在啟動之后，在變頻器面板上顯示有頻率輸出，但是，電機不運作(我接了電機)，這是怎么回事��？

引用

引用第6樓coolnetjun于2013-05-02 17:25發表的  :
以下是我編寫的程序和變頻器接線圖，現在啟動之后，在變頻器面板上顯示有頻率輸出，但是，電機不運作(我接了電機)，這是怎么回事��？

要么自己手動按面板啟動停止，要么設定為外部控制，在Rev，FRW端子上接線。

Good Luck~

你能幫我說得具體點嗎？那變頻器里面有哪個功能代碼還需要設定？

今天終于把問題給搞定了，關鍵點在于把正轉or反轉端子與COM端短接！詳細見圖

上圖中，PLC端子作用是什么？我是通過繼電器接點實現多段調速控制的，X1,X2,X3,X4端子接到了繼電器觸點上，COM端接到了繼電器接地端，沒有接PLC端子，它為什么也能運轉呢？這個比較疑惑。對了，變頻器手冊中“數字量輸入”切換開關在源側與漏測含義是什么？求解~~~

引用

引用第10樓coolnetjun于2013-05-03 16:01發表的  :
上圖中，PLC端子作用是什么？我是通過繼電器接點實現多段調速控制的，X1,X2,X3,X4端子接到了繼電器觸點上，COM端接到了繼電器接地端，沒有接PLC端子，它為什么也能運轉呢？這個比較疑惑。對了，變頻器手冊中“數字量輸入”切換開關在源側與漏測含義是什么？求解~~~

請百度NPN，PNP。
