此樣例適用于新手，老手請無視
請注意：FX5U是需要設置參數的，大致步驟如下：
1、點擊軟件左邊的 “參數” - “系統參數”，在彈出的窗口中設置PLC型號為FX5U-32MR/ES （本次樣例使用機型 ）
2、點擊軟件左邊的 “參數” - “FXUCPU” - “模塊參數” - “模擬輸入” 設置FX5U內置的2路AD
3、點擊軟件左邊的 “參數” - “FXUCPU” - “模塊參數” - “模擬輸出” 設置FX5U內置的1路DA
4、右擊軟件左邊的 “參數” - “模塊信息"，添加新模塊，然后在彈出的窗口上選FX5-4AD-ADP，并進行設置
5、右擊軟件左邊的 “參數” - “模塊信息"，添加新模塊，然后在彈出的窗口上選FX5-4DA-ADP，并進行設置
需要注意的是，FX5-4AD-ADP 安裝在不同位置時，對應的SD不同， FX5-4DA-ADP也是同樣道理
這個樣例中，第一個位置安裝了FX5-4AD-ADP， 第二個位置安裝了FX5-4DA-ADP
如果是其他排列，對應的SD請查詢相關手冊，下載地址
http://down.ymmfa.com/?id=399接線方面，電壓時比較簡單，就2根線。

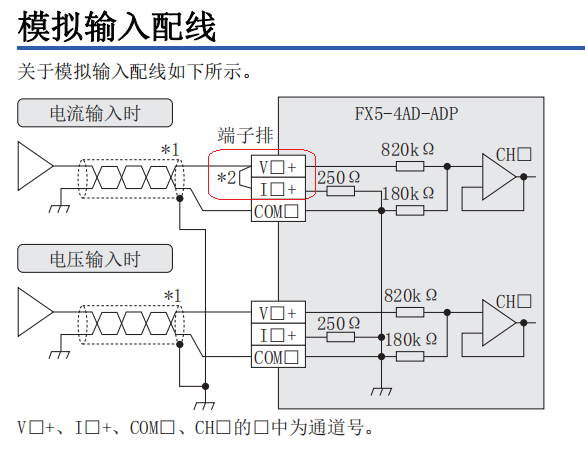

注意FX5-4AD-ADP的電流需要接3根線，如下圖：
FX5-4DA-ADP 的電流信號只用接2根線，如下圖：
注意FX5-4DA-ADP需要別外供給24V電源，模塊盒子里配了一根線，在模塊側面插入，不通24V電，POWER燈不會(huì )亮
以上樣例測試時，我把DA的線接到AD上，檢測正常。
本機內置的模擬量輸入感覺有點偏差，DA輸出4000時，AD收到大概是4040。
ADP的比較準確，DA輸出16000時，AD收到是15998。
