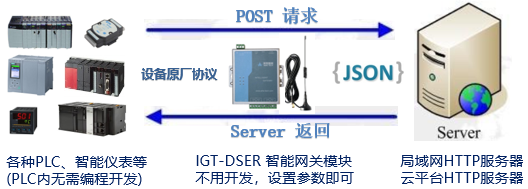

智能網關IGT-DSER集成了多種PLC的原廠協議，方便實現各種PLC與服務端之間的HTTP協議通訊，通過網關的參數配置軟件綁定JSON文件的字段與PLC寄存器地址，配置URL，選定周期模式或者觸發模式，即可通過POST命令，將JSON文件提交給HTTP的服務端； 如果服務端有返回的JSON，網關進行解析后將數據寫入到PLC，實現PLC與HTTP服務端雙向通訊。
        周期模式是按設置的周期時間提交POST請求和解析返回的文件；觸發模式可配置一個或多個觸發條件，網關根據觸發條件的數據變化進行JSON文件提交，當觸發條件是BOOL量時，網關在上升沿提交請求，如果是數據地址，則數據變化一次就提交一次請求。


        這個案例里是三菱Q系列的PLC，采用觸發模式，分多組提交POST請求，服務端返回的數據需要解析后寫入到PLC寄存器。運行網關的參數配置軟件(下載地址)，按照用戶手冊配置好網關的網絡(luò )通訊后，即可進行數據配置測試，配置表與JSON的對應關系如下：


        參數配置完成后下載到網關模塊內('參數'->'參數寫入到網關')，重啟網關('工具'->'重啟網關')模塊后，網關即進入工作狀態�？梢酝ㄟ^(guò)'參數'->'從網關讀取參數'，網關的工作狀態會(huì )顯示在信息欄，如果有異常，可通過'工具'->'網關數據監控'查看異常的數據，找到原因后修改配置參數，重新下載運行。
        網關模塊也支持邊緣計算，可以將數據進行預處理后上報和下載，也方便實現各種非標協議的通訊，具體可查看網關的腳本手冊。
        同時集成了多種PLC協議，以下是常用的PLC類型：
        ◆ FX:  三菱FX系列PLC                                        ◆ QL:  三菱Q/L/R系列PLC
        ◆ AS:  三菱A系列PLC                                          ◆ OM:  歐姆龍全系列PLC
        ◆ S72S:  西門子S7-200/Smart系列PLC              ◆ S734:  西門子S7-300/400系列PLC
        ◆ S71K:  西門子S7-1200/1500系列PLC              ◆ MBS:  施耐德等Modbus兼容PLC
        ◆ DVP:  臺達、信捷PLC                                      ◆ NAIS:  松下全系列PLC
        ◆ KVS:  基恩士全系列PLC                                   ◆ FTK:  永宏全系列PLC
        ◆ MSK:  LS/LG全系列PLC                                   ◆ KOY:  光洋全系列PLC
        ◆ ABM:  AB MicroLogix系列PLC                          ◆ ABC: AB Compact/Control系列PLC
        ◆ INO:  匯川全系列PLC                                        ◆ GE: GE PAC/PLC系統
        詳細案例：
        https://blog.csdn.net/AutoCtrl666/article/details/112170870
        https://blog.csdn.net/AutoCtrl666/article/details/103711267
        https://blog.csdn.net/AutoCtrl/article/details/124609315
        相關軟件與手冊： PLC通訊智能網關.rar (2795 K) 下载次数:65

圖片上是3個JSON文件嗎？最多可以分多少個不同的JSON文件？

引用

引用第1樓一心工控于2021-04-27 10:55發表的  :
圖片上是3個JSON文件嗎？最多可以分多少個不同的JSON文件？

圖片上能看到的是3個組JSON文件的，通過 “IP/站號/組” 的不同數值區分的，范圍0~255，可以分256組；

看起來不錯，研究研究

能從服務端獲取多組數據到PLC嗎？支持TOKEN解析嗎？

引用

引用第4樓吾志所向于2023-02-08 11:38發表的  :
能從服務端獲取多組數據到PLC嗎？支持TOKEN解析嗎？

這個可以NodeRed通過插件連接
