樓主發表于: 2021-09-06 21:07

只看樓主 | 小中大

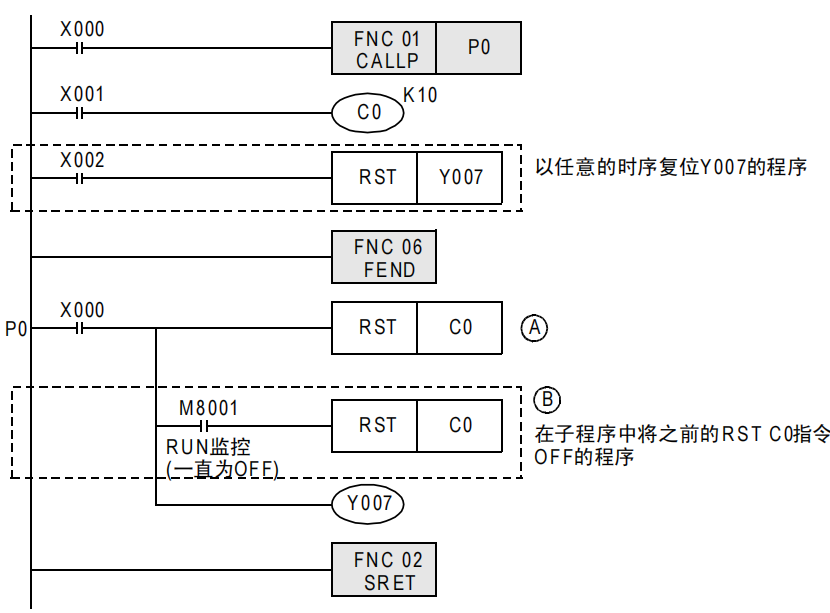

圖片：

三菱plc調用子程序,子程序里的線圈得電,斷開子程序調用條件,線圈仍然得電,這是三菱的缺陷嗎,使用out指令不就是為了條件斷開就復位,不想復位用set指令不就行了....三菱這個樣子,要在調用子程序的條件后面加一個下降沿復位子程序里的線圈

tan65930

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 195 點
下載積分: 4700 分
在線時間: 872(小時)
注冊時間: 2013-07-17
最后登錄: 2025-06-02
查看tan65930的主題 / 回貼

1樓發表于: 2021-09-06 21:29

只看該作者 | 小中大

看起來是個新手且是個不看手冊的新手

lin10663

Ivan

級別: VIP會(huì )員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3879 個
工控威望: 4334 點
下載積分: 144339 分
在線時間: 6681(小時)
注冊時間: 2016-10-23
最后登錄: 2025-06-02
查看lin10663的主題 / 回貼

2樓發表于: 2021-09-07 08:05

只看該作者 | 小中大

引用
引用樓主方奇10010于2021-09-06 21:07發表的三菱子程序缺陷 :
三菱plc調用子程序,子程序里的線圈得電,斷開子程序調用條件,線圈仍然得電,這是三菱的缺陷嗎,使用out指令不就是為了條件斷開就復位,不想復位用set指令不就行了....三菱這個樣子,要在調用子程序的條件后面加一個下降沿復位子程序里的線圈

[ 此帖被lin10663在2021-09-07 16:37重新編輯 ]

努力~學習
QQ:1796367739 VX:IVAN10663

xr11223345

級別: 正式會(huì )員

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 86 點
下載積分: 580 分
在線時間: 13(小時)
注冊時間: 2021-08-18
最后登錄: 2025-05-27
查看xr11223345的主題 / 回貼

3樓發表于: 2021-09-07 09:54

只看該作者 | 小中大

引用
引用第1樓譚建紅于2021-09-06 21:29發表的 :
看起來是個新手且是個不看手冊的新手

麻煩手冊里截圖說明，我也遇到過這樣的情況

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的主題 / 回貼

4樓發表于: 2021-09-07 10:27

只看該作者 | 小中大

看來還是沒理解透PLC的運行機制。調用子程序就說明子程序在不被調用的時候,也就是調用條件不滿足時，PLC是不會(huì )去執行被調用的子程序段的，你可以理解為該子程序被凍住了。所以盡管OUT指令前的條件已經為OFF了，但是此時由于PLC不去執行該子程序，該子程序段不起作用。

zmrs163

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 398 個
工控威望: 547 點
下載積分: 1537 分
在線時間: 335(小時)
注冊時間: 2017-06-12
最后登錄: 2025-05-30
查看zmrs163的主題 / 回貼

5樓發表于: 2021-09-07 10:52

只看該作者 | 小中大

樓上正解，如果是Q的話還有對應調用指令可以OFF線圈

靜心冥想

威元電子

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 148 個
工控威望: 910 點
下載積分: 88 分
在線時間: 81(小時)
注冊時間: 2021-08-18
最后登錄: 2025-05-27
查看靜心冥想的主題 / 回貼

6樓發表于: 2021-09-07 16:26

只看該作者 | 小中大

圖片：

學習一下

方奇10010

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 209 點
下載積分: 1608 分
在線時間: 57(小時)
注冊時間: 2021-07-29
最后登錄: 2025-06-01
查看方奇10010的主題 / 回貼

7樓發表于: 2021-09-07 18:04

只看該作者 | 小中大

確實是手冊看的少了.

cythyx

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-05-14
查看cythyx的主題 / 回貼

8樓發表于: 2021-09-08 08:16

只看該作者 | 小中大

跳開不執行了，沒有線圈輸出一直維持跳出前的狀態，沒毛病啊，好比你一條指令MOV k1 D100，前面條件達成了D100是1，難道條件斷開之后D100就要清零嗎？

本帖最近評分記錄：

下載積分:+2(chn-長江) 熱心助人！

坦克會(huì )飛1993

就是加班，就是玩

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 352 個
工控威望: 417 點
下載積分: 2287 分
在線時間: 116(小時)
注冊時間: 2019-08-20
最后登錄: 2025-05-31
查看坦克會(huì )飛1993的主題 / 回貼

9樓發表于: 2021-09-08 08:33

只看該作者 | 小中大

這個東西你可以理解，你考試你寫不寫沒有人管到時間了就要交，交什么卷子那是你的事。
