各位好，因為有些機臺使用雙手啟動保護（防工傷），而有的按鈕又經常被個別員工去強制短接，有沒有特殊的按鈕（長時間短接時輸出不執行）

注 ：不想另加PLC 也不想去加復雜的電路，各位有沒好的方法 謝謝了！~~

教育一下個別員工比較快

可以考慮上工前作安全點檢

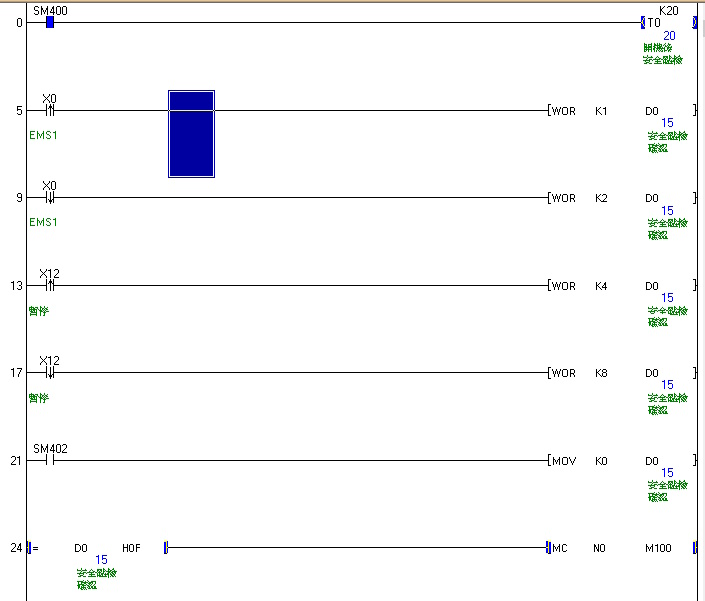

接點上緣及下緣各觸發OR確認可以開關
當全部接點測試過後
D0的數值是否正確即可判斷接點正常與否
以此可以用定時或是時鐘信號將D0數值歸零停止機臺運行

或是按鈕接點加計時器，當某接點長按過久則輸出自保並斷掉運轉控制

最重要還是安全教育及發現異常的處置

設備可有急停?

每個按鈕后面串一個時間繼電器,輸出并接到急停按鈕中~
---------------

說錯了,加安全繼電器是正確的,無論效果還是免責上都是最佳的

如果用電路每個按鈕就要加時間，麻煩啊

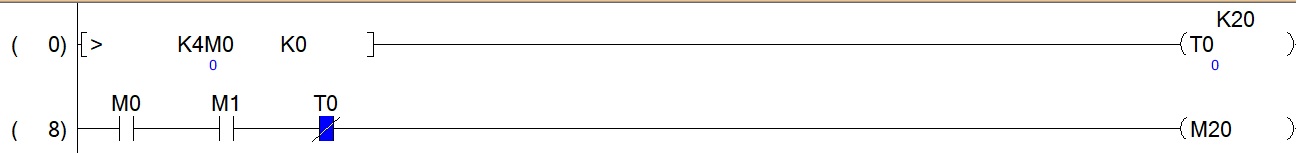

有PLC的是改的時間，時間常閉點互串

引用

引用第3樓gxtmdb82164于2023-09-21 13:56發表的  :
設備可有急停?

每個按鈕后面串一個時間繼電器,輸出并接到急停按鈕中~

改plc應該比較容易，概念差不多，可以把所有同組的共用一個繼電器

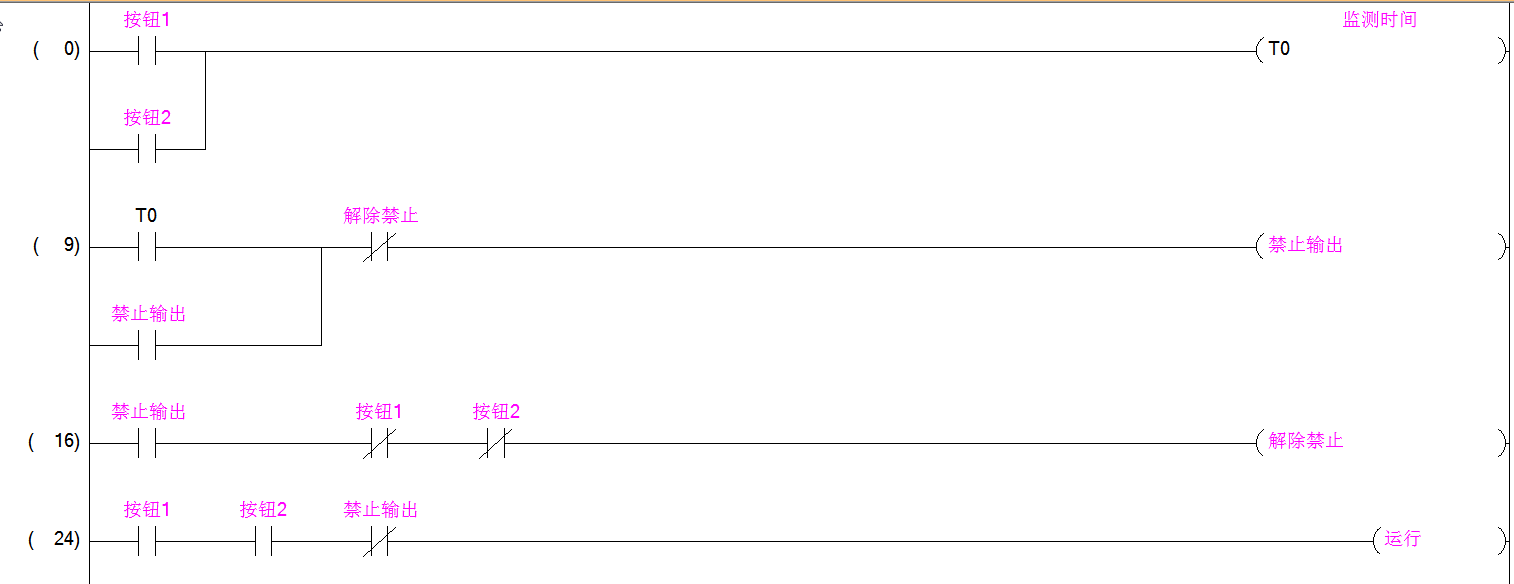

程序這樣改行不行？

加一個雙手按鈕得安全繼電器最簡單！

上升沿啟動就好啦。

引用

引用第9樓cythyx于2023-09-22 08:42發表的  :
上升沿啟動就好啦。

同意

引用

引用第9樓cythyx于2023-09-22 08:42發表的  :
上升沿啟動就好啦。

不好，一般雙手啟動保護是為了在運行時，有比較危險的情況，防止有一只手伸進沖床或者機械手下面，要按住，直至動作完全啟動，中途松開任何一只手，為了防護，設備的動作將終止。
如果用上升沿，設備還有危險時，操作工的雙手已經可以放開了，這是不允許的。
