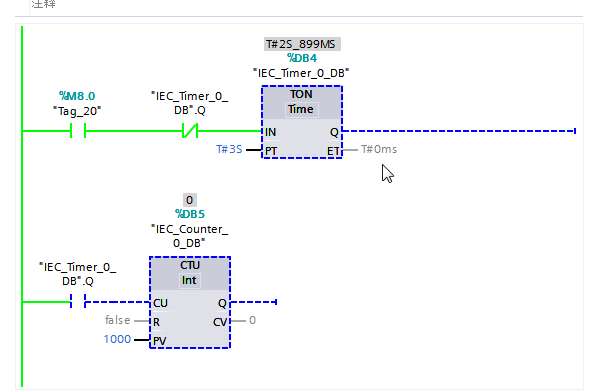

定時器為什么不能觸發計數呢？分析了半天沒弄明白，請大家指教。

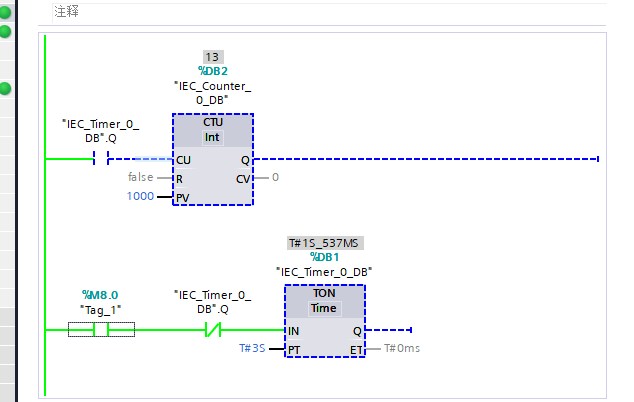

上下兩行換一下，了解一下PLC掃描機制和順序

你把計數放延時上面，他應該是掃描的問題

你們倒是解釋一下掃描機制��？PLC不是從左到右從上到下嗎？我看了半天，應該是可以觸發的啊。
為什么三菱這么寫都可以？

說掃描機制的，看這里

引用

引用第3樓sunzengli于2024-05-17 14:48發表的  :
你們倒是解釋一下掃描機制��？PLC不是從左到右從上到下嗎？我看了半天，應該是可以觸發的啊。
為什么三菱這么寫都可以？

我理解的是，他3s時間到會(huì )輸出信號但同時他也會(huì )復位也就是變成0秒，這個時候他就沒輸出了，plc掃描從上到下，他先掃到的是復位成0在接通延時

引用

引用第5樓新人小白，，于2024-05-17 14:51發表的  :

我理解的是，他3s時間到會(huì )輸出信號但同時他也會(huì )復位也就是變成0秒，這個時候他就沒輸出了，plc掃描從上到下，他先掃到的是復位成0在接通延時

三菱的是咋回事兒呢？

引用

引用第6樓sunzengli于2024-05-17 14:52發表的  :

三菱的是咋回事兒呢？

我沒用過三菱的不清楚，西門子的就是這個

引用

引用第7樓新人小白，，于2024-05-17 14:54發表的  :

我沒用過三菱的不清楚，西門子的就是這個

掃描機制說不通的。你要按照周期來解釋掃描機制。這個程序，計時到3秒，這個周期定時器輸出，那么下面的程序立刻觸發加1，下一周期，從頭開始，定時器計時條件才斷開，定時器OFF，再下一周期，定時器才能由常閉觸點再次觸發啟動計時。你分析的掃描機制，一周期全都把活干完了，這是不對的。

我查了一下西門子掃描周期默認是150ms，而三菱的掃描周期在0-100ms，三菱的掃描快會(huì )捕捉到輸出，應該是這樣吧

引用

引用第9樓新人小白，，于2024-05-17 14:59發表的  :
我查了一下西門子掃描周期默認是150ms，而三菱的掃描周期在0-100ms，三菱的掃描快會(huì )捕捉到輸出，應該是這樣吧

應該不是，掃描機制和時間沒有關系，你就是掃描周期一分鐘（允許的話），也不影響它這樣的工作原理。我懷疑問題出在定時器上，西門子這個定時器可能有什么特殊之處，不是我們理解的那樣。

引用

引用第10樓sunzengli于2024-05-17 15:03發表的  :

應該不是，掃描機制和時間沒有關系，你就是掃描周期一分鐘（允許的話），也不影響它這樣的工作原理。我懷疑問題出在定時器上，西門子這個定時器可能有什么特殊之處，不是我們理解的那樣。

怎么會(huì )和時間沒關系呢，掃描周期不就是執行周期嗎，也就是程序從頭執行到尾需要多少時間，假如你1分鐘，你還沒掃描完后面前面根本就接通不了啊
