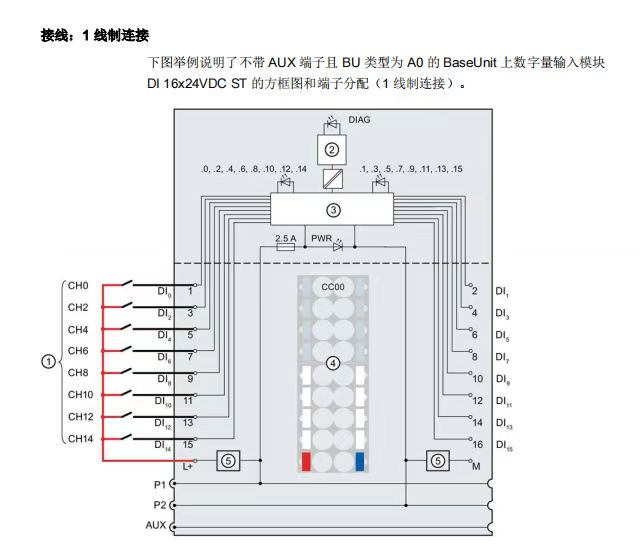

圖片：

各位大佬第一次用S7-1500 配置是CPU 1511-1 PN +接口模塊ET200SP IM155-6 PN+輸入模塊ET200SP 16DI, 24VDC�？头嬖V我只能接PNP型的�，F在我的傳感器都是買的NPN型的，不更換傳感器和加繼電器有其他辦法解決嗎？求大佬門指導指導！感謝

森利德

向大佬學習向大佬致敬

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 616 個
工控威望: 2303 點
下載積分: 8329 分
在線時間: 223(小時)
注冊時間: 2023-01-16
最后登錄: 2025-06-02
查看森利德的主題 / 回貼

1樓發表于: 2024-09-02 13:54

只看該作者 | 小中大

西門子不是可以NPN 也可以PNP嗎怎么這個就不行了呢有大佬指導指導不？感激不盡

愛在日落之后

所有的偉大，源于一個勇敢的開始

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 663 個
工控威望: 705 點
下載積分: 3443 分
在線時間: 141(小時)
注冊時間: 2022-07-25
最后登錄: 2025-05-30
查看愛在日落之后的主題 / 回貼

2樓發表于: 2024-09-02 14:34

只看該作者 | 小中大

這款模塊，固定死的，pnp。你買的npn傳感器，肯定用不了，只能更換重買，或者用繼電器周轉一下。它支持npn和pnp是200smart和1200這種端子排式，帶公共端的。公共端接0或者24，對應就是pnp和npn。

本帖最近評分記錄：

下載積分:+1(森利德) 熱心助人！

森利德

向大佬學習向大佬致敬

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 616 個
工控威望: 2303 點
下載積分: 8329 分
在線時間: 223(小時)
注冊時間: 2023-01-16
最后登錄: 2025-06-02
查看森利德的主題 / 回貼

3樓發表于: 2024-09-02 15:31

只看該作者 | 小中大

引用
引用第2樓愛在日落之后于2024-09-02 14:34發表的 :
這款模塊，固定死的，pnp。你買的npn傳感器，肯定用不了，只能更換重買，或者用繼電器周轉一下。它支持npn和pnp是200smart和1200這種端子排式，帶公共端的。公共端接0或者24，對應就是pnp和npn。

感謝指導我以前就是用200SMART用順手了第一次用1500 和ET200SP 沒注意極性問題我現在在聯系更換光電中非常感謝

夜還亮

級別: 正式會(huì )員

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 62 點
下載積分: 1203 分
在線時間: 12(小時)
注冊時間: 2021-11-01
最后登錄: 2025-05-30
查看夜還亮的主題 / 回貼

4樓發表于: 2024-09-02 15:38

只看該作者 | 小中大

三菱有SS

飛龍舞天

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 302 個
工控威望: 431 點
下載積分: 1023 分
在線時間: 460(小時)
注冊時間: 2014-06-24
最后登錄: 2025-06-02
查看飛龍舞天的主題 / 回貼

5樓發表于: 2024-09-02 19:56

只看該作者 | 小中大

了解一下上拉電阻，下拉電阻

ljb6688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1842 個
工控威望: 1990 點
下載積分: 115582 分
在線時間: 1987(小時)
注冊時間: 2009-12-08
最后登錄: 2025-05-30
查看ljb6688的主題 / 回貼

6樓發表于: 2024-09-06 13:35

只看該作者 | 小中大

給2樓老哥點贊
